هيكل آلة اللفاف

هيكل أ آلة اللفاف قد تختلف تبعًا لتطبيقها وتصميمها الخاصين. ومع ذلك ، فيما يلي بعض المكونات والهياكل الشائعة لآلة اللفاف:

الإطار: الإطار هو الهيكل الرئيسي للآلة ويوفر الدعم لجميع المكونات الأخرى.

قسم الفك: يحتوي قسم الفك على لفة المواد التي سيتم لفها على آلة اللفاف. قد يشتمل قسم فك اللفة على نظام آلي للتحكم في شد وسرعة المادة.

قسم اللف: يتضمن قسم اللف واحدًا أو أكثر من البراميل أو الأعمدة المتعرجة التي تمسك القلب الذي سيتم لف المادة عليه. قد يشتمل قسم اللف أيضًا على نظام آلي للتحكم في توتر وسرعة اللف.

نظام التحكم في الشد: يحافظ نظام التحكم في التوتر على شد ثابت على المادة عند جرحها في القلب. قد يشتمل نظام التحكم في التوتر على أجهزة استشعار لمراقبة التوتر وأنظمة التحكم لضبط التوتر حسب الحاجة.

نظام التحكم: يشتمل نظام التحكم على وحدة تحكم منطقية قابلة للبرمجة (PLC) وواجهة بين الإنسان والآلة (HMI) تسمح للمشغل بالتحكم في أداء الماكينة ومراقبته. قد يشتمل نظام التحكم على ميزات مثل التحكم في السرعة والتحكم في التوتر وتتبع المواد.

ميزات الأمان: قد تشتمل ماكينات اللفاف على ميزات أمان متنوعة ، مثل أزرار التوقف في حالات الطوارئ ، وحراس السلامة ، والأقفال المتشابكة لمنع إصابات المشغل.

نظام مناولة البكرات: يسمح نظام مناولة الأسطوانة للمشغل بإزالة البكرات النهائية للمواد من آلة اللفاف وتحميل نوى جديدة في قسم اللف.

بشكل عام ، تم تصميم هيكل آلة اللفاف لتوفير طريقة موثوقة وفعالة لف المواد على النوى. تعمل مكونات الماكينة معًا لضمان تلف المواد في القلب بتوتر وسرعة متسقين ، مما ينتج عنه منتجات نهائية عالية الجودة.

تصنيف آلة اللفاف

تستخدم آلات اللفاف في صناعات مختلفة لتصفية أنواع مختلفة من المواد ، وهي تأتي في أنواع وتكوينات مختلفة حسب التطبيق. فيما يلي بعض الأنواع الشائعة من آلات اللفاف:

اللفاف المركزي: تستخدم اللفافات المركزية لتصفية المواد الرقيقة والمرنة. إنها تتميز بعمود لف واحد في وسط الماكينة ، ويتم لف المادة على قلب مثبت على العمود.

اللفاف السطحي: تستخدم اللفافات السطحية لتصفية المواد الأكثر سمكًا وصلابة. إنها تحتوي على أسطوانتين متعرجين أو مهاوي توجد على جوانب متقابلة من الماكينة. يتم لف المادة على قلب مركب بين العمودين.

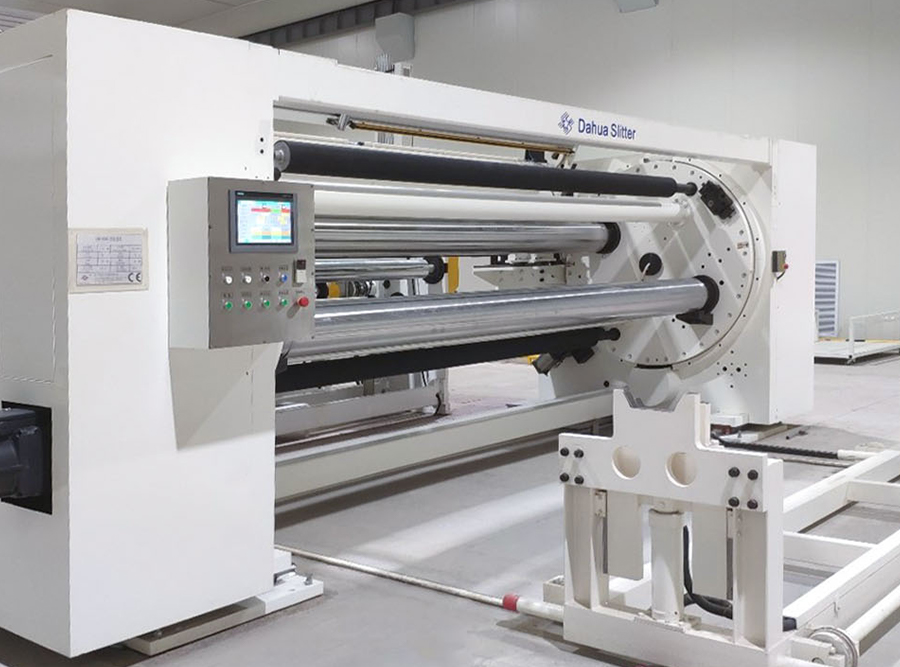

برج اللفاف: تُستخدم اللفافات البرجية لتطبيقات اللف عالية السرعة ، ويمكن تصميمها لللف المركزي أو السطحي. تتميز اللفافات البرجية بأعمدة متعرجة متعددة مثبتة على برج دوار. عند اكتمال لفة واحدة ، يدور البرج إلى العمود التالي ، وتستمر عملية اللف.

آلة إعادة اللف: تُستخدم أجهزة إعادة اللف لتصفية المواد النهائية من آلة قطع أو غلاف أولية أو ثانوية. يمكن تصميمها للملف المركزي أو السطحي وقد تتضمن ميزات مثل التحكم في التوتر وتوجيه الويب والتعامل التلقائي مع الأسطوانة.

اللفاف المختلط: يمكن تصميم اللفافات المركبة لكل من الملف المركزي والسطحي ، مما يسمح لها بالتعامل مع مجموعة متنوعة من المواد. قد تتضمن أيضًا ميزات مثل التغيير التلقائي للفة والتحكم في التوتر.

بشكل عام ، يعتمد تصنيف آلات اللفاف على ميزاتها وتطبيقاتها وتصميمها المحدد. سيعتمد نوع آلة اللفاف المختارة على المادة التي يتم لفها ، وسرعة عملية اللف ، والمنتج النهائي المطلوب.
